Linea di assemblaggio per la produzione di celle cilindriche
La cella cilindrica è anche chiamata batteria cilindrica, che si distingue dalla forma delle batterie a cella cilindrica, i modelli generali sono AA, AAA, 18650, 26650, 32650, ecc.
Di seguito sono riportate le linee di assemblaggio per la produzione di celle cilindriche:
Attrezzature per la produzione di celle cilindriche
1. Preparazione del campione
|
Procedura |
Flusso del processo |
Consiglia attrezzatura |
|
Preparazione del liquame |
Forno per la sinterizzazione della materia prima attiva (Catodo e anodo) |
|
|
Fresatrice per macinare il materiale in particelle più piccole |
|
|
|
Miscelatore per miscelare materiale attivo, conduttivo e legante in pasta sotto vuoto |
|
|
|
Rivestimento ed asciugatura |
Spalmatore per rivestire la pasta sul collettore di corrente; collegare il riscaldatore per asciugarlo |
|
|
Calandratura |
Rolling Press (Calendario) per far rotolare l'elettrodo fino allo spessore corretto |
|
2. Assemblaggio della cella
|
Flusso del processo |
Consiglia attrezzatura |
|
Macchina da taglioper tagliare il foglio dell'elettrodo per spelarlo |
|
|
Forno sottovuoto: rimuovere l'eventuale umidità all'interno della cella |
|
|
Saldatrice ad ultrasuoni: unione di elettrodi multistrato e/o alette ai collettori |
|
|
Avvolgitrice: forma strati di anodo, separatore e catodo in un nucleo cellulare |
|
3. Formazione e chiusura del caso
|
Flusso del processo |
Consiglia attrezzatura |
|
Saldatrice a punti: consente il contatto dalla cella al fondo della custodia (messa a terra) |
|
|
Macchina per scanalare: creare una rientranza sul collo della custodia per consentire una corretta tenuta (dopo aver inserito il nucleo della cella) |
|
|
Saldatrice: collegare la cella al cappuccio (positivo) |
|
|
Riempimento dell'elettrolita: iniettare l'elettrolita nella custodia all'interno del vano portaoggetti |
|
|
Camera di diffusione e degasaggio degli elettroliti per la ricerca professionale sulle batterie agli ioni di litio |
|
|

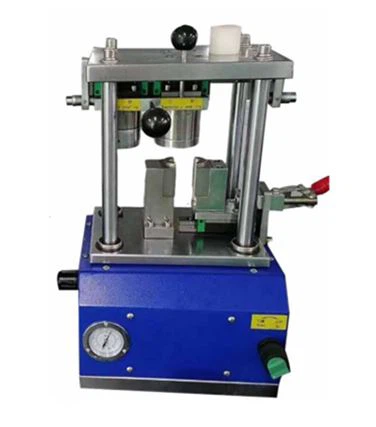

Macchina per sigillare (crimpatrice): allineare il cappuccio con l'estremità aperta della custodia e sigillare la custodia all'interno del vano portaoggetti in un ambiente adatto |
|
4. Analisi della batteria
|
Flusso del processo |
Consiglia attrezzatura |
|
Analizzatore batteria: carica/scarica la batteria assemblata per l'attivazione della cella e analizzatore batteria per testare le prestazioni della batteria |
|
